Osnovo OS-341(SW-60812/I) Сетевое оборудование

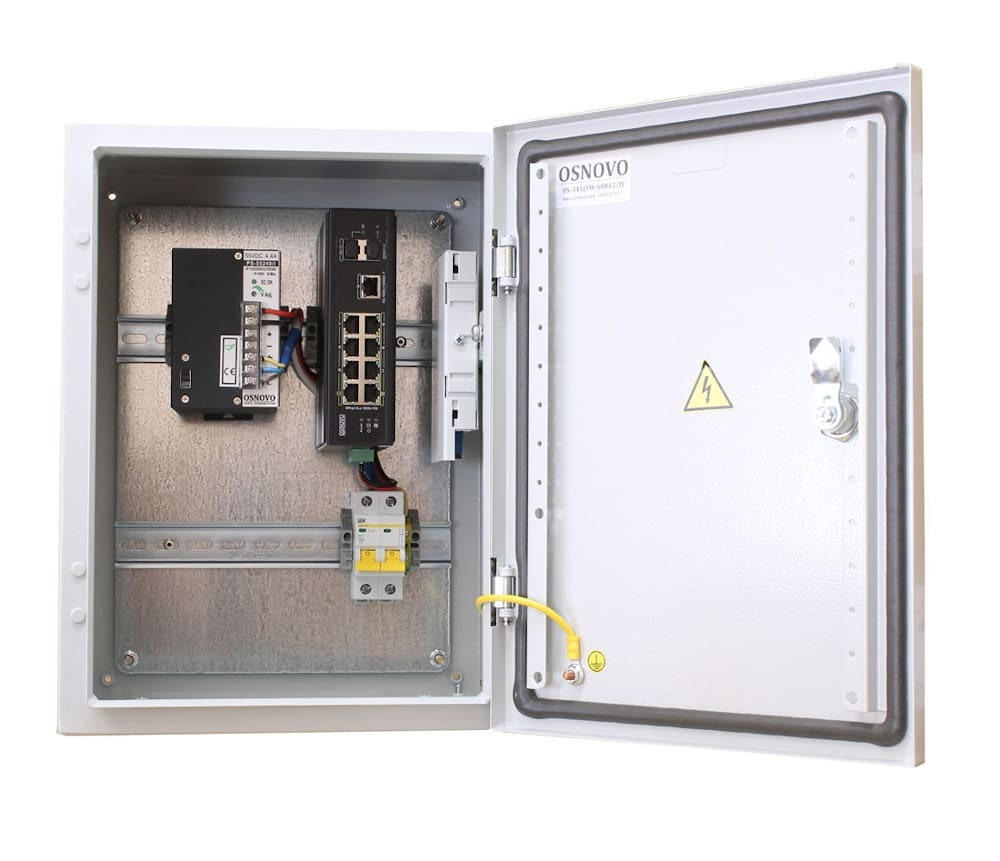

Osnovo OS-341 (SW-60812/I) состоит из неуправляемого промышленного РоЕ-коммутатора SW-60812/I, встроенного в уличную станцию с оптическим кроссом OS-341. SW-60812/I Интерфейсы: восемь FE RJ-45 с поддержкой РоЕ, GE Uplink RJ-45, два GE SFP-слота. При общем бюджете РоЕ 240 Вт коммутатор подает на порты 1 и 2 до 60 Вт, на порты 3 ~ 8 — до 30 Вт. Поддерживает режим увеличения расстояния передачи до 250 м с ограничением скорости до 10 Мбит/с: на максимальном расстоянии мощность нагрузки для портов 1 и 2 составляет не более 49.5 Вт, для портов 3 ~ 8 — 21.6 Вт. Коммутационная способность матрицы — 7.6 Гбит/с. Скорость перенаправления пакетов — 1.488 mpps. Буфер пакетов — 1 Мбайт. Объем таблицы МАС-адресов — 8К. Топологии подключения — каскад, звезда. Функциональность: Auto MDI/MDIX — автоматическое определение типа подключенного устройства для работы с обычными и перекрестными кабелями (для RJ-45). Auto-Check — режим антизависания для РоЕ-портов. Изоляция портов (VLAN) для защиты от сетевого шторма. Автоматическое определение подключаемых РоЕ-устройств. Защита от короткого замыкания. Защита от превышения установленного тока нагрузки. SW-60812/I оборудован переключателями выбора режима работы, клеммами для подключения питания, системы оповещения при сбое питания и заземления, LED-индикаторами подачи PoE, подключения устройств к RJ-45 и SFP-слотам, тревоги, питания. Рабочие температуры — –40 °C... +75 °C. Защита корпуса от пыли и влаги соответствует стандарту IP30, грозозащита — 6 кВ. Питание — от основного и резервного адаптеров DC 48 ~ 57 В (в комплект не включены). Максимальная потребляемая мощность —245 Вт. Безвентиляторный дизайн. Размер — 165?50?115 мм. OS-341 Станция рассчитана на уличную круглогодичную эксплуатацию: защита от пыли и влаги соответствует стандарту IP66, рабочие температуры — –50 ?С... +50 ?С, предусмотрены гермовводы. В состав станции входит герметичный монтажный шкаф, оптический кросс и автоматический выключатель на 10 A. Характеристики оптического кросса: Размер — 183?113?22 мм. Ложемент для восьми оптоволоконных гильз (в комплекте два КДЗС). Модуль на два SC-порта. Два одномодовых оптических пигтейла (SC 0.9 мм, 1.5 м). Свободный участок на din-рейках для монтажа оборудования: верхний — 210 мм; нижний — 150 мм. Размер — 300?400?210 мм. Материал шкафа — металл. Комплектация Комплект гермовводов. Пигтейлы оптические, SM, SC/UPC — 2 шт. Комплект для защиты сварного стыка (КДЗС) — 2 шт. Ключ от монтажного шкафа. Руководство по эксплуатации на уличную станцию OS-341. Руководство по эксплуатации на промышленный коммутатор SW-60812/I.
