Osnovo OS-46T1 (SW-60812/I) Сетевое оборудование

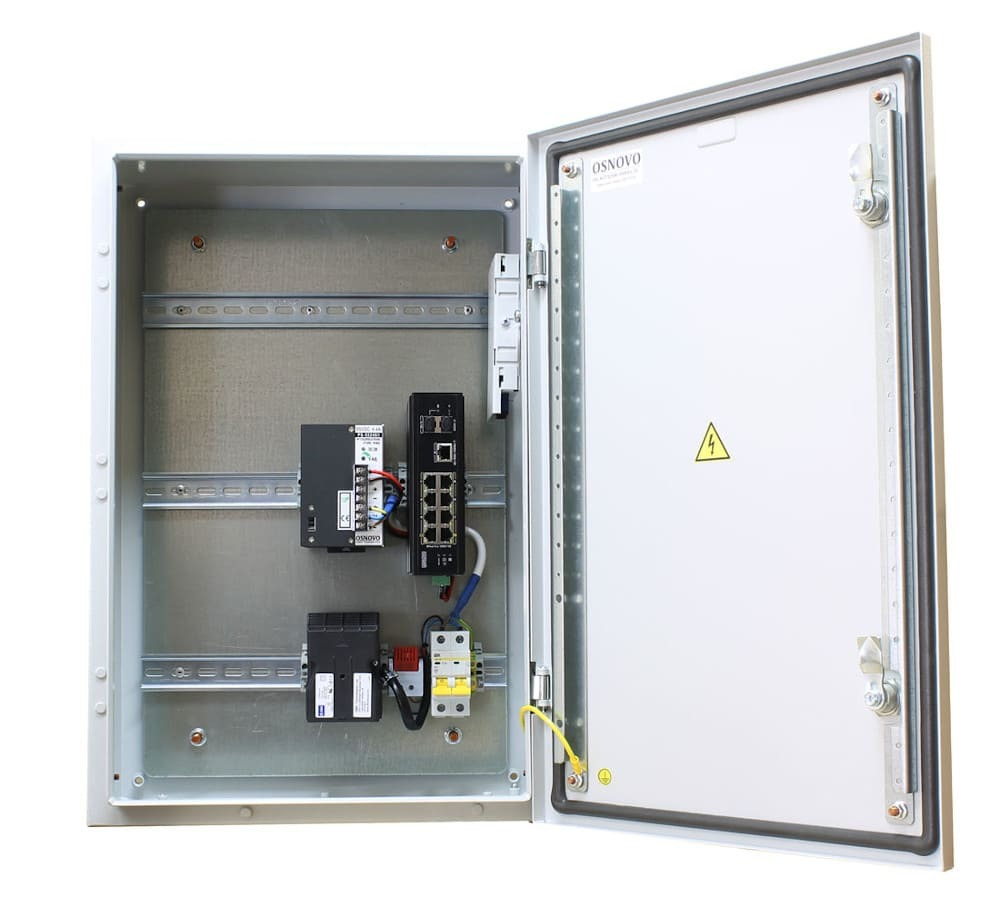

Osnovo OS-46T1 (SW-60812/I) представляет собой уличную станцию OS-46T1 с встроенным неуправляемым РоЕ-коммутатором SW-60812/I промышленного класса. Рассчитан на круглогодичную уличную эксплуатацию: защита шкафа от влаги и пыли соответствует стандарту IP66, рабочие температуры — –50 ?С... +50 ?С, предусмотрена система термостабилизации, гермовводы. Суммарная потребляемая мощность — 545 Вт. SW-60812/I Коммутатор укомплектован восемью FE RJ-45 с РоЕ, двумя GE SFP-слотами и GE Uplink-портом RJ-45. При общем бюджете РоЕ 240 Вт подает на порты 1 и 2 до 60 Вт, на порты 3 ~ 8 — до 30 Вт. В режиме CCTV дальность передачи увеличена до 250 м (с ограничением скорости 10 Мбит/с). Мощность, подаваемая на устройства в этом режиме через порты 1 и 2, — до 49.5 Вт, порты 3 ~ 8 — до 21.6 Вт. Коммутационная способность матрицы — 7.6 Гбит/с. Скорость обслуживания пакетов — 1.488 mpps. Буфер пакетов — 1 Мбайт. Объем таблицы МАС-адресов — 8К. Функциональность: Auto MDI/MDIX — автоопределение типа контакта для подключения прямых и перекрестных кабелей (кроме SFP-слотов). Автоматическое определение РоЕ-устройств. Auto-Check — функция антизависания РоЕ-устройств (детекция, перезагрузка отключением питания). Поддержка стандартов РоЕ: IEEE 802.3af/at — на портах 3 ~ 8 и IEEE 802.3bt — на портах 1 и 2. Топологии подключения — каскад, звезда. Изоляция портов. Тревожная сигнализация при потере питания. Защита от короткого замыкания и превышения максимального тока нагрузки. SW-60812/I оснащен клеммами для подключения основного и резервного источника питания (БП DC 48 ~ 57 В), реле тревожной сигнализации (сухой контакт) и заземления, переключателями режимов работы, LED-индикаторами подключения нагрузки к портам, подачи PoE, тревоги, питания. Защита от пыли и влаги — IP30, грозозащита — 6 кВ. Рабочие температуры — –40 °C... +75 °C. Размер — 165?50?115 мм. OS-46T1 В состав станции входит герметичный бокс из стали с порошковым покрытием и оборудование: Оптический кросс. Система термостабилизации с вентилятором и нагревателем для установки на DIN-рейку, термостатом, отключающим обогрев при +15 ?С и выше. Автоматический выключатель сетевого питания (2 Р, 10 A). Характеристики оптического кросса: Два одномодовых оптических пигтейла (SC 0.9 мм, 1.5 м). Ложемент на восемь КДЗС (два в комплекте). Модуль на два SC-порта. Размер — 183?113?22 мм. OS-46T1 поддерживает температуру внутри шкафа в диапазоне –15 ?С... +50 ?С. Питание — AC 100 ~ 240 В. Потребляемая мощность системы обогрева — 300 Вт. Свободное место на din-рейках для установки оборудования: на верхней — 340 мм, средней — 320 мм, нижней — 200 мм. Размер — 400?400?210 мм. Комплектация Комплект гермовводов. Пигтейлы оптические, SM, SC/UPC — 2 шт. Комплект для защиты сварного стыка (КДЗС) — 2 шт. Ключ от монтажного шкафа. Руководство по эксплуатации на уличную станцию OS-46T1. Руководство по эксплуатации на промышленный коммутатор SW-60812/I.
