Osnovo OSP-46TB1

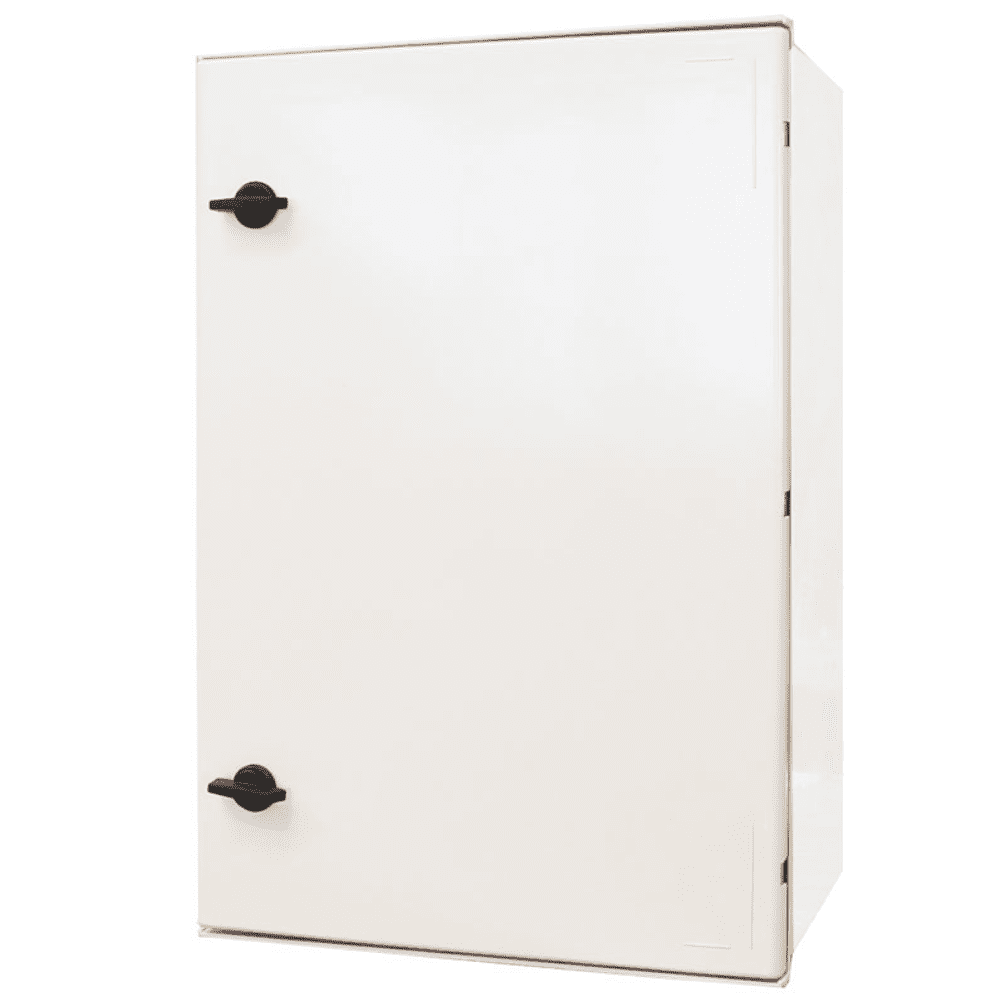

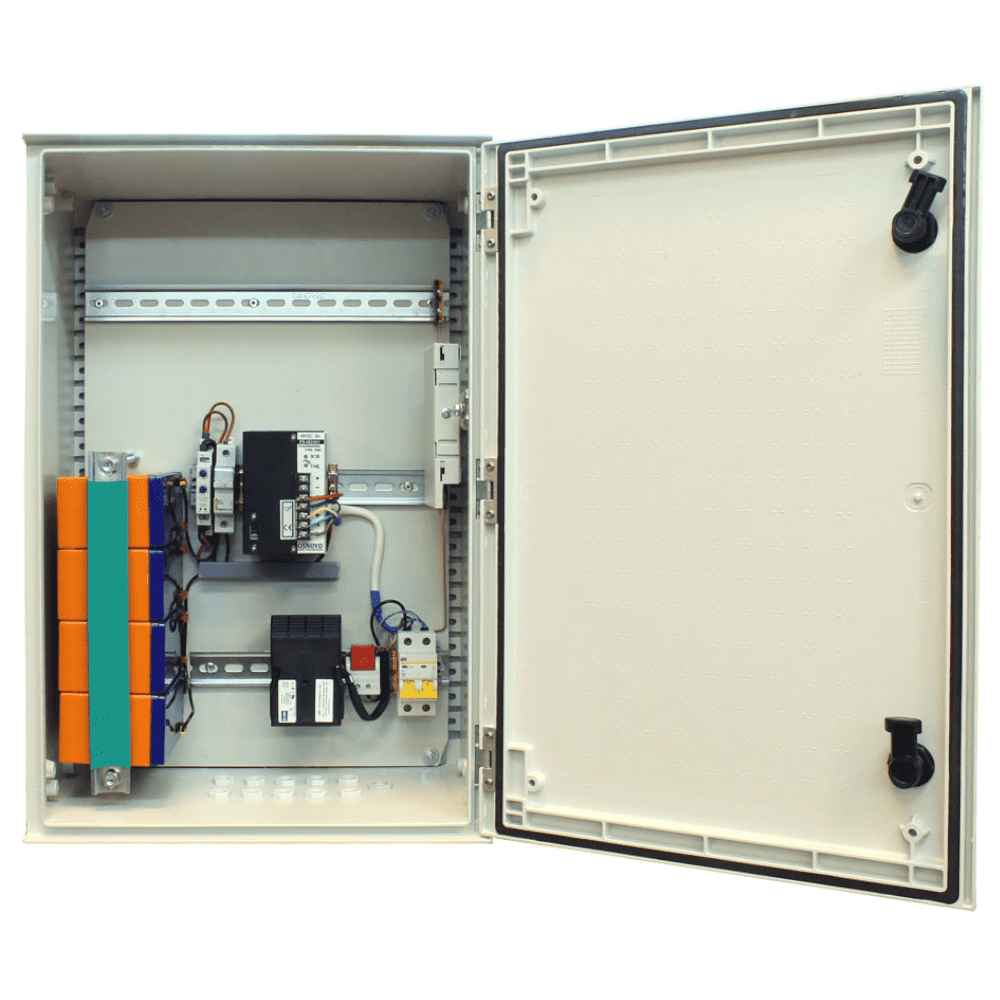

Термошкаф OSP-46TB1 предназначен для уличной установки и защиты электрооборудования от окружающей среды. Станция состоит из шкафа (радиопрозрачной конструкции из армированного стеклопластика), оптического кросса — разъемного соединения для коммутации оптоволоконного кабеля с оборудованием, комплекта встроенных устройств: Автоматического 2-фазнного выключателя (10 A), обесточивающего станцию при перегрузке или КЗ. Промышленного адаптера DC 48 В, обеспечивающего основным питанием встраиваемые устройства общей мощностью до 240 Вт. Системой обогрева, состоящей из универсального конвективного обогревателя и термостата (Н-З, до +15 ?С), поддерживающими положительную температуру внутри шкафа. Блока из четырех свинцово-кислотных батарей 12 В емкостью 7 А·ч (общ U 48 В), обеспечивающих резервное питание. От глубокой разрядки аккумуляторные батареи защищает реле контроля напряжения (40–80 В, 10A), от перегрузок и КЗ — плавкие вставки с держателем на DIN-рейку. Характеристики оптического кросса: Ложемент на восемь КДЗС60. Модуль на два SC-порта. Два оптических одномодовых пигтейла (SC 0.9 мм, 1.5 м). Габариты: 183?113?22 мм. Термошкаф адаптирован для всепогодной уличной работы: стойкий к УФ-лучам корпус защищен от влаги и пыли по стандарту IP66, от механических повреждений — по стандарту IK10, герметичность подвода кабелей обеспечивает комплект гермовводов обеспечивает, рабочие температуры среды — -40 ?С... +50 ?С. С учетом обогрева максимальная потребляемая мощность — 540 Вт. Участки на din-рейках, свободные для монтажа устройств: на верхней — 340 мм, средней – 60 мм, нижней — 60 мм. Габариты — 400?600?210 мм. Комплектация: Уличная станция — 1шт. Набор гермовводов — 1шт. Ключ от монтажного шкафа — 1 шт. Набор для оптического кросса (пигтейл SC — 2 шт., КДЗС — 2 шт.). DIN-рейка 7.5?35 мм, 1.6 м. Шина для внутреннего монтажа, 210 мм. Расходные материалы.
