ЦМО ШТВ-1-18.7.6-К3АА-ТК

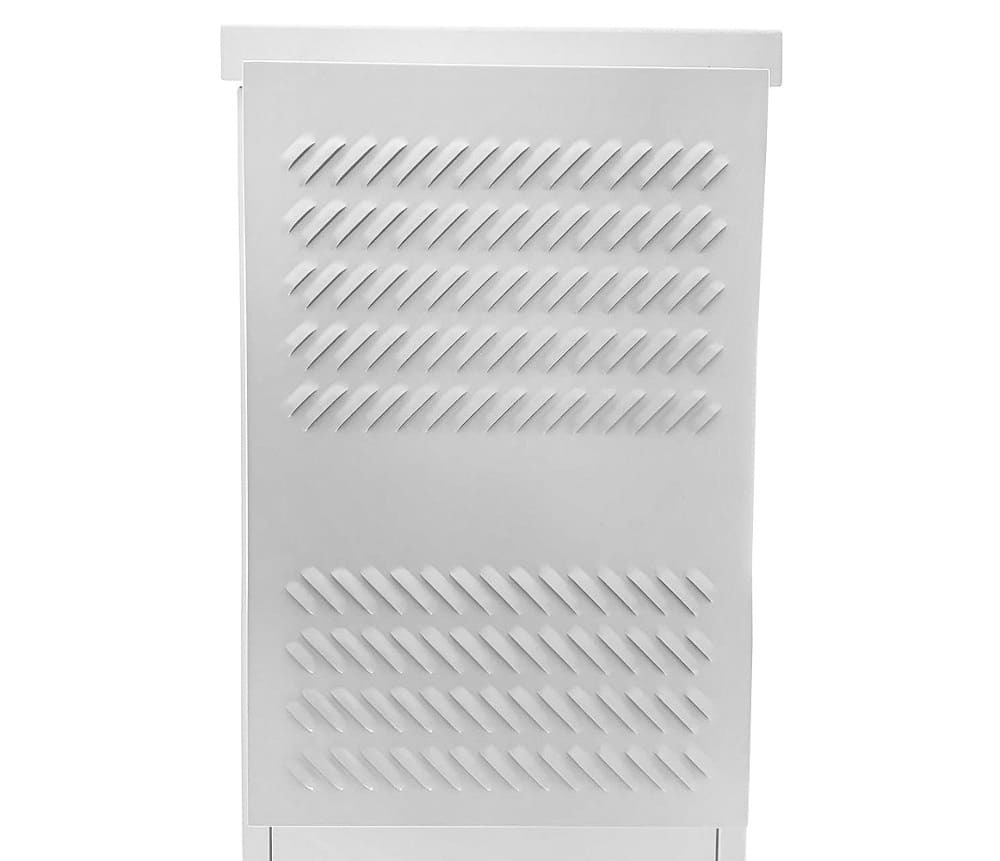

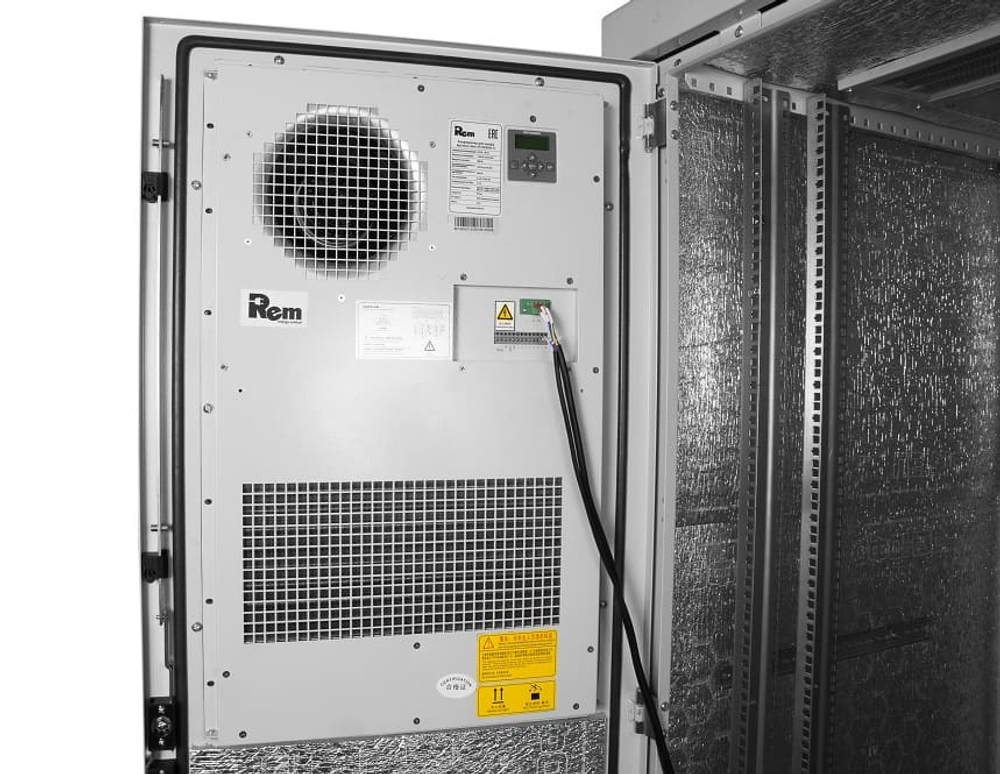

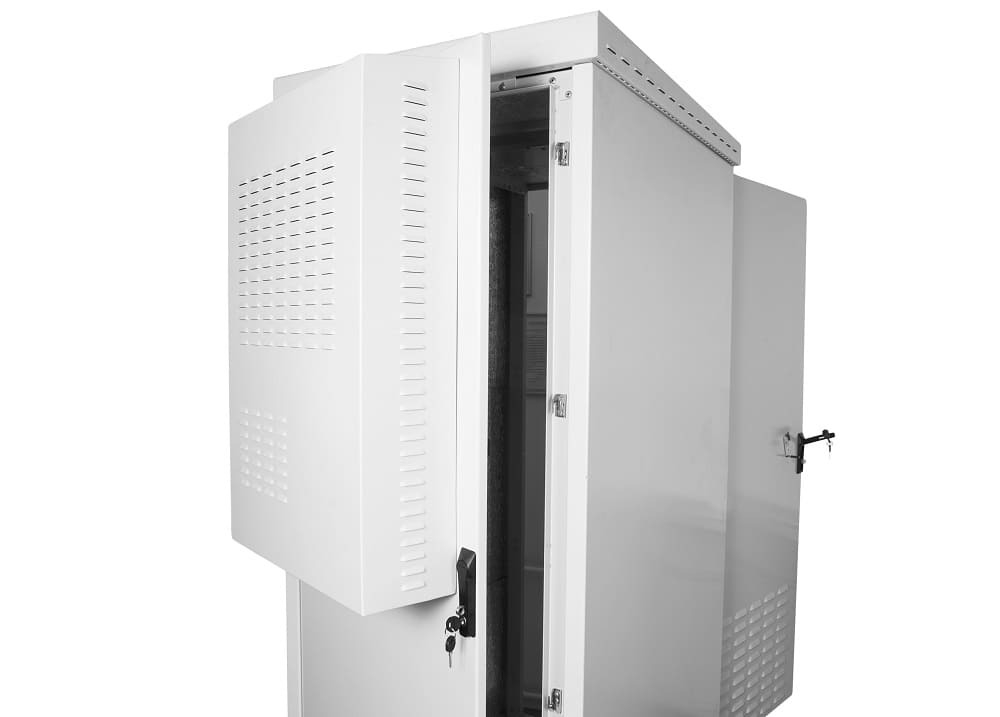

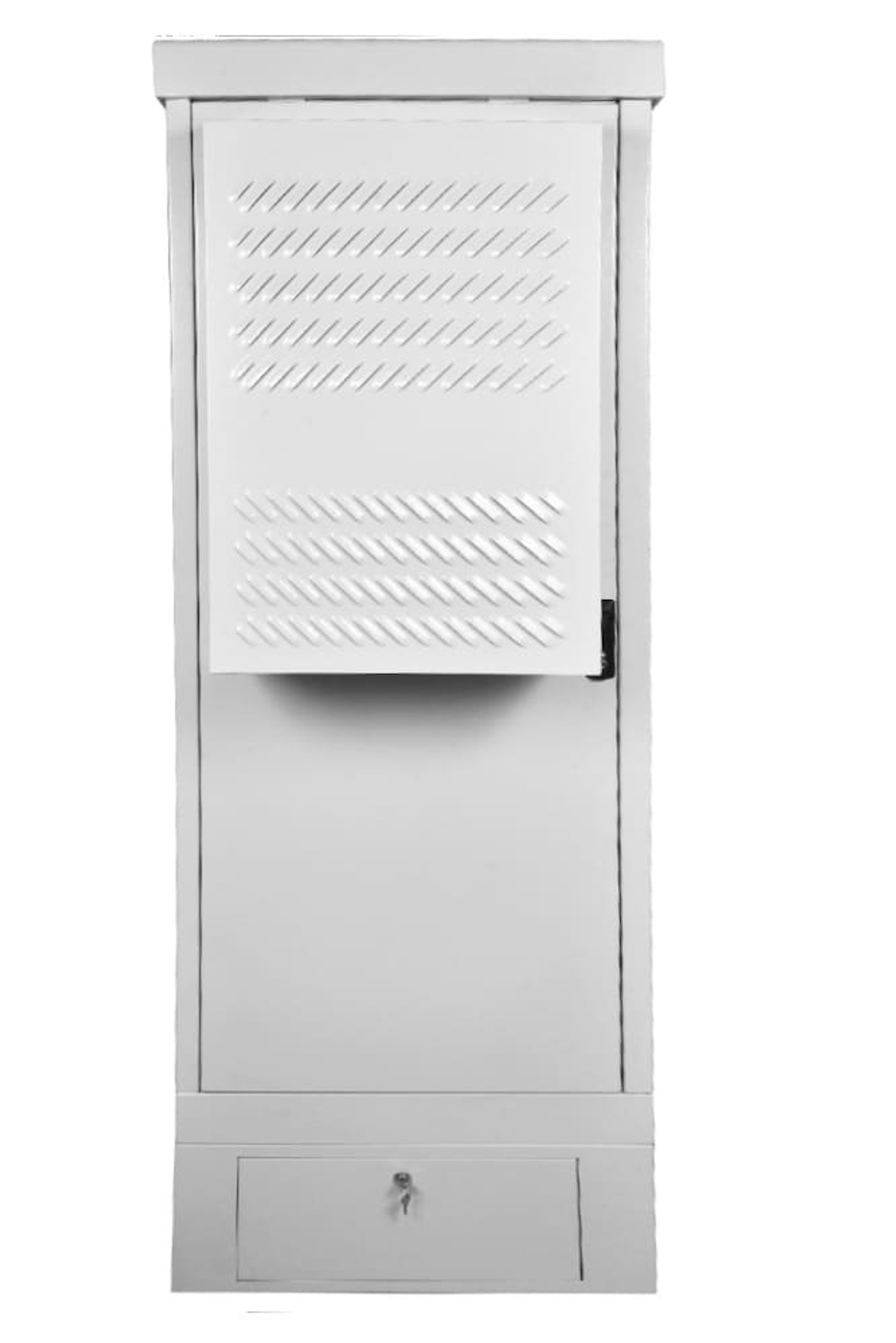

Уличный телекоммуникационный шкаф ЦМО ШТВ-1-18.7.6-К3АА-ТК представляет собой сварную конструкцию с двумя дверьми универсальной навески. Выполнен в климатическом исполнении УХЛ1 по ГОСТ 15150 с диапазоном рабочих температур –50 °C… +45 °C, допустимой влажностью 80 % при 20 °C, типоразмере 19" по ГОСТ 28601-90 (МЭК 297). Уровень защиты от влаги и пыли — IP54, поражения электрическим током — класс I по ГОСТ IEC 61140-2012, ГОСТ 12.2.027.0-96, механических воздействий — М1 по ГОСТ 17516.1. Климат-контроль Компоненты системы климат-контроля: Для защиты от погодных условий ШТВ-1-18.7.6-К3АА-ТК оборудован автоматической системой климат-контроля. Составляющие системы: Обогреватель мощностью 800 Вт. Кондиционер мощностью 600 Вт — вмонтирован в специальный отсек на двери. Датчик температуры. Датчик положения двери. Гигростат, измеряющий и регулирующий уровень влажности путем управления обогревателем. ВРУ: автоматические выключатели, ограничитель перенапряжения, УЗО, индикатор напряжения, клеммник (клеммы 6 мм и 4 мм), модульная розетка. В крыше высотой 8 см предусмотрены заглушенные вентиляционные окна, уклон, антикапельная система, в двери в отсеке с кондиционером — вентиляционные отверстия «жабры» для свободной циркуляции воздуха без попадания внутрь воды и инородных частиц. Контуры дверей уплотнены пенорезиновым материалом. Светодиодный светильник с креплением на магните срабатывает от датчика двери. Электрооборудование и датчики размещены на двух DIN-рейках: гигростат и терморегулятор — на верхней, аппараты ВРУ — на нижней. С внутренней стороны проложен фольгированный термоизоляционной материал на клеевой основе. Наработка на отказ в условиях непрерывной эксплуатации обогревателя — 5 лет, климат-системы — 5.5 лет. Основное Основные параметры: Высота — 18 U. Ширина — 745 мм. Глубина — 880 мм. Полезная глубина (внутреннее пространство между закрытыми дверьми) — 520 мм. Сварная конструкция. Система заземления. Дверной замок с удобной ручкой. Цоколь высотой 10 см. Универсальная навеска дверей. Дверные доводчики. Две пары монтажных профилей. Несущая способность при распределенной статической нагрузке — 800 кг. Шкаф изготовлен из оцинкованной стали толщиной до 2 мм. Монтаж — напольный, на ровную горизонтальную поверхность. Крепление — анкерные болты. Предусмотрено заглушенное отверстие для ввода кабелей. Конструкция заглушки такова, что можно выломать нужное количество отверстий необходимого размера. Один кабельный ввод — в комплекте. Замок можно заменить на антивандальный, цоколь — на 30-сантиметровый. Листовые детали покрыты порошковой краской светло-серого (RAL 7035) цвета. Габариты шкафа — 745?880?1040 мм, вес — 120 кг.
