ЦМО ШТВ-2-18.10.6-43А3-Т1

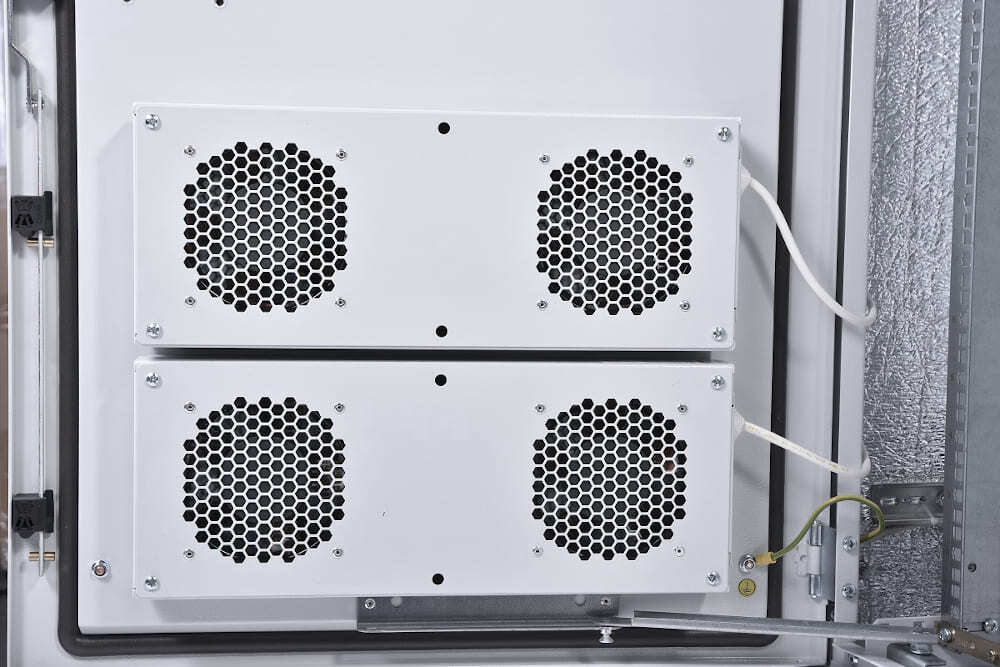

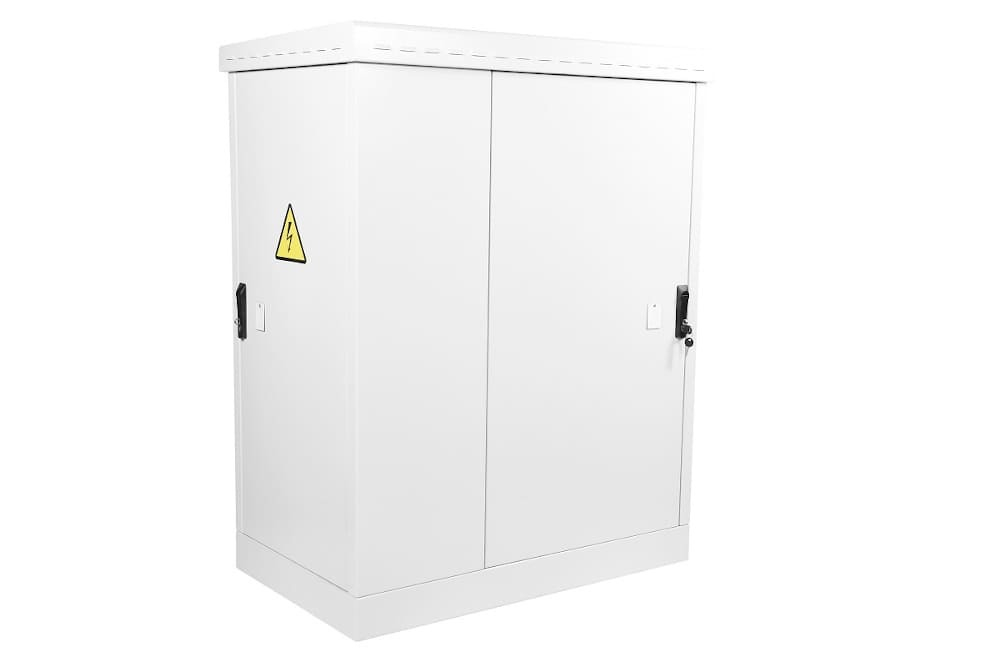

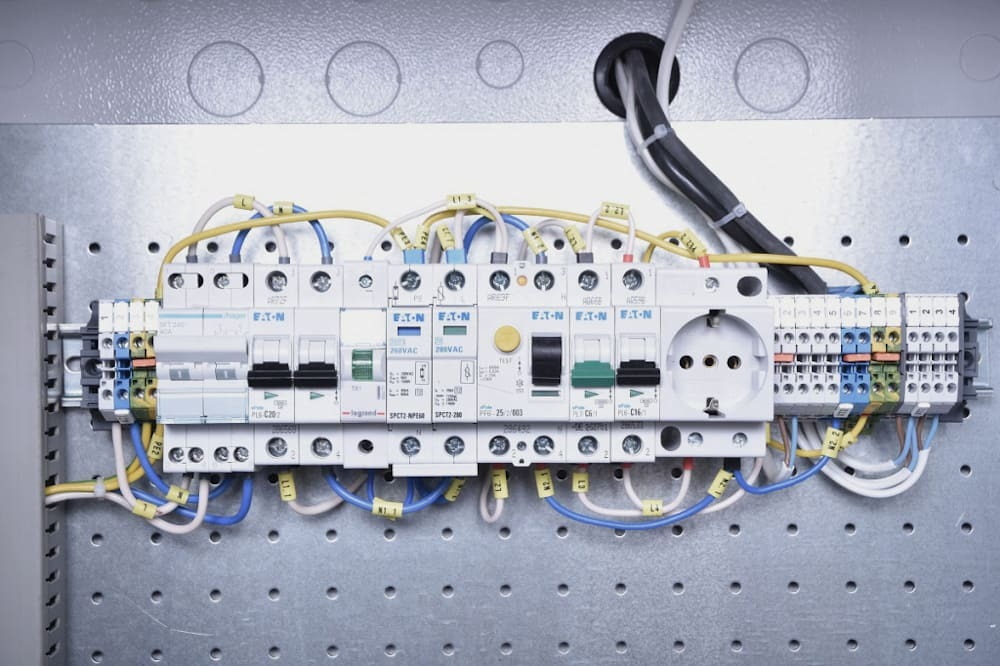

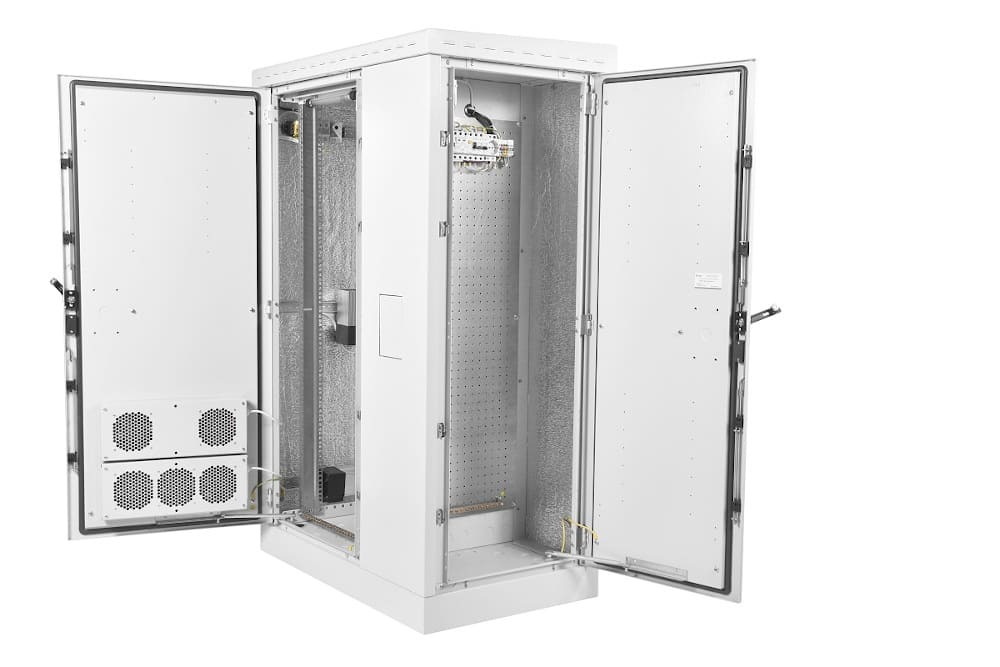

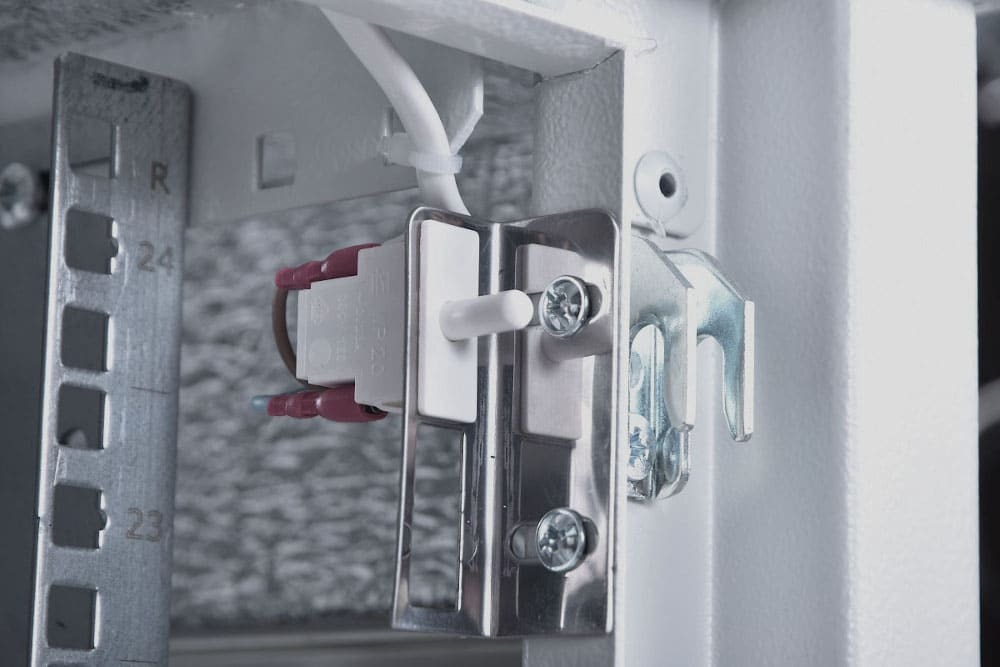

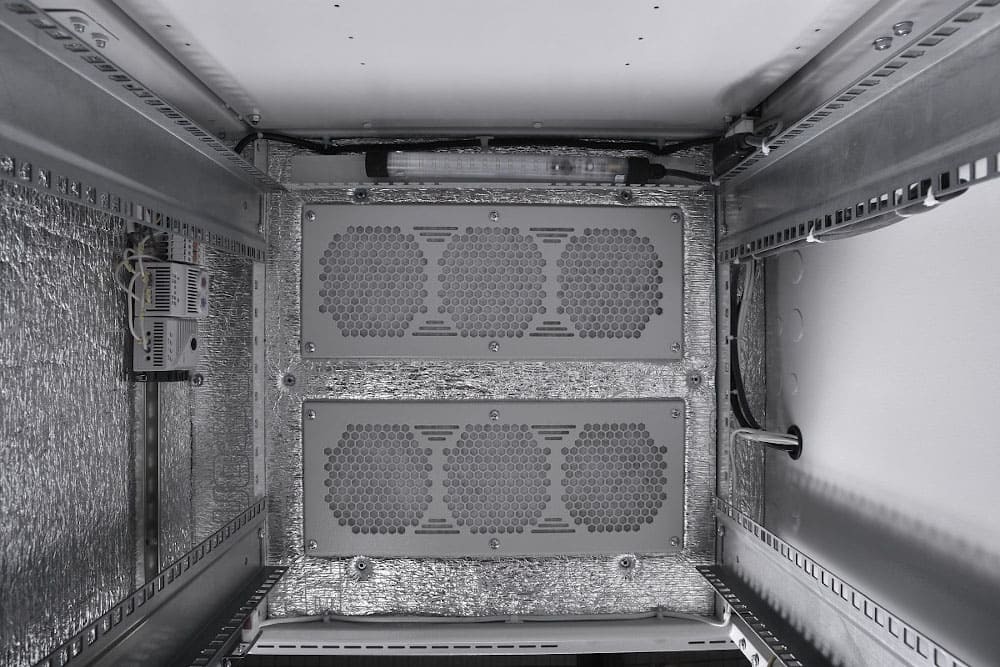

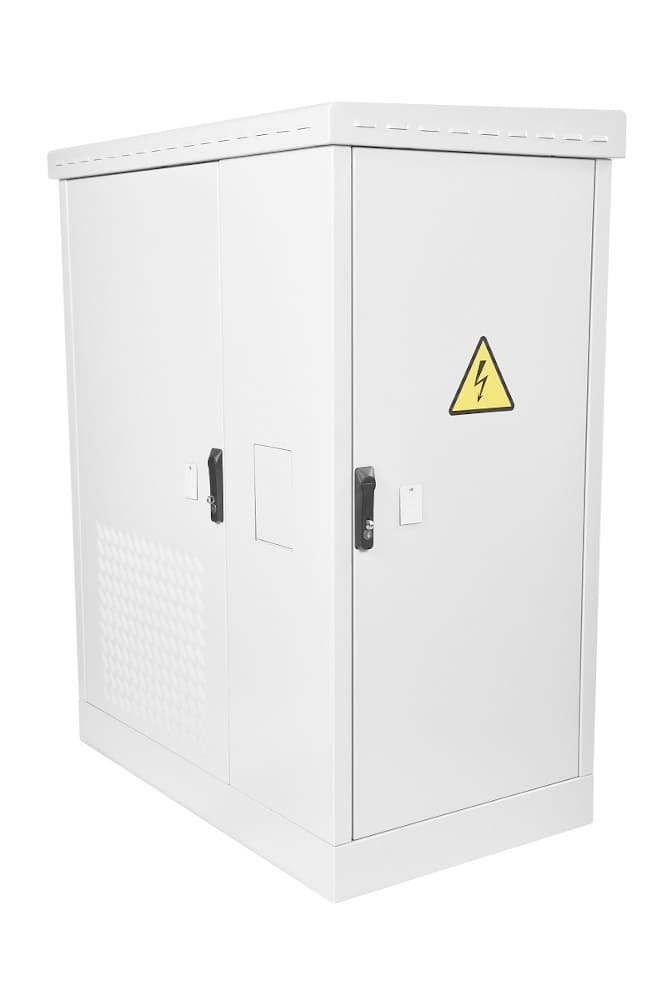

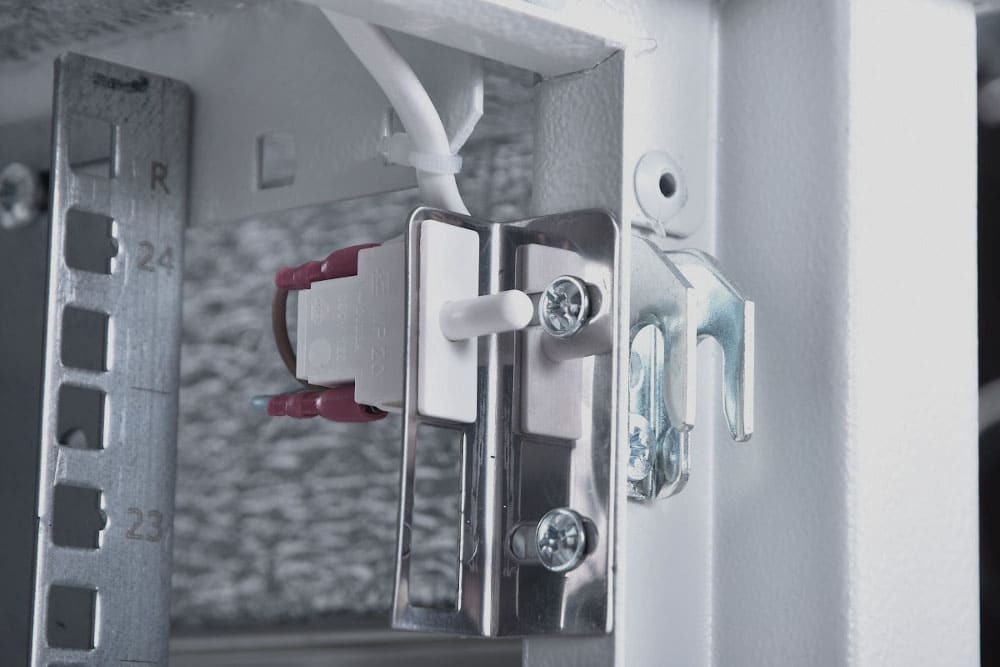

Телекоммуникационный шкаф ЦМО ШТВ-2-18.10.6-43А3-Т1 сварной конструкции высотой 18 U, шириной 1045 мм, глубиной 630 мм, полезной глубиной 520 мм предназначен для уличной эксплуатации, оборудован автоматической системой климат-контроля, состоит из двух секций — телекоммуникационной и электротехнической. Выполнен в типоразмере 19" по ГОСТ 28601-90 (МЭК 297), климатическому исполнению УХЛ1 по ГОСТ 15150, IP54 (пыле- и влагозащита), классу I по ГОСТ IEC 61140-2012, ГОСТ 12.2.027.0-96 (электрозащита). Рабочие температуры — –50 °C… +45 °C. Допустимая влажность — 80 % при 20 °C. Секции разделены оцинкованной стальной перфорированной панелью толщиной 2.5 мм. Климат-контроль Компоненты системы: Обогреватель мощностью 400 Вт. Два вентиляторных модуля серии R-FAN. Фольгированный термоизоляционный материал на клеевой основе, проложенный по внутренним поверхностям. 2-секционные выпускные вентиляционные фильтры в крыше. Гигростат, измеряющий и регулирующий влажность путем управления обогревателем. Датчик положения двери. Датчик температуры воздуха. Вводно-распределительный узел (ВРУ) включает в себя автоматические выключатели, ограничитель перенапряжения, УЗО, индикатор напряжения, клеммник с клеммами 6 мм и 4 мм, модульную розетку. Наработка (непрерывная) на отказ вентиляторов R-FAN составляет 5.5 лет, обогревателя — 5 лет, климат-системы — 5.5 лет. Фильтры рекомендуется менять по мере загрязнения, но раз в два года — необходимо. Характеристики, комплектация Основные параметры: Система заземления (если нужно, внешнее заземление подключают к комплектной шине). Дверные замки с удобной ручкой (можно заменить на не входящие в комплект антивандальные). Съемный цоколь высотой 100 мм (можно заменить на 300-миллиметровый). Универсальная навеска дверей. Пенорезиновый уплотнитель по контуру каждой двери. Две пары вертикальных направляющих с юнитовой маркировкой. Светодиодный светильник (магнитное крепление), срабатывающий по сигналу датчика двери. Наружная розетка 32 А типа DEKraft серии ВЩ-102 для подключения внешнего источника питания, например дизельного или бензинового генератора. Вентиляционные отверстия фронтальной двери, предохраняющие от попадания внутрь воды и инородных частиц при свободной циркуляции воздуха — «жабры». Несущая способность при распределенной статической нагрузке — 800 кг. В основании и разделяющей отсеки панели предусмотрены заглушенные отверстия для ввода кабелей. Конструктивно заглушки универсальны — можно выломать нужное количество отверстий подходящего размера. В комплект включены два кабельных ввода с гайкой М32 (MG32A-25G), 10 резиновых заглушек. Шкаф изготовлен из оцинкованной стали толщиной до 2 мм (кроме панели). Листовые детали окрашены порошковой краской светло-серого (RAL 7035) цвета. Размер — 1045?630?1040 мм, вес — 148 кг. Питание — 230 Вт 50 гц. Для установки шкафа нужна ровная горизонтальная поверхность. Цоколь крепят анкерными болтами.
