ЦМО ШТВ-2-30.10.9-К3А3-ТК

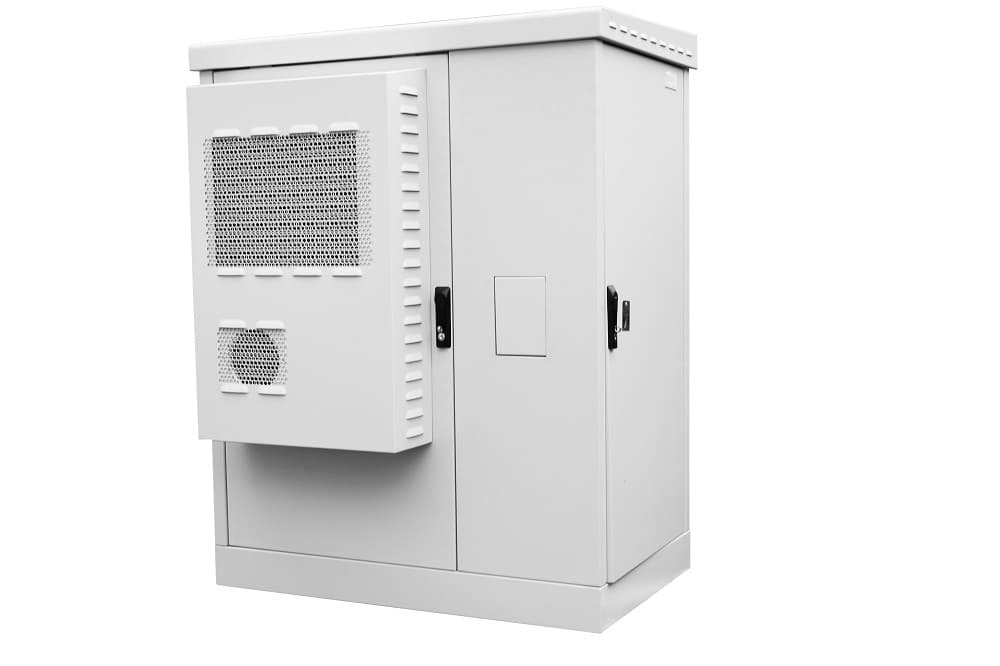

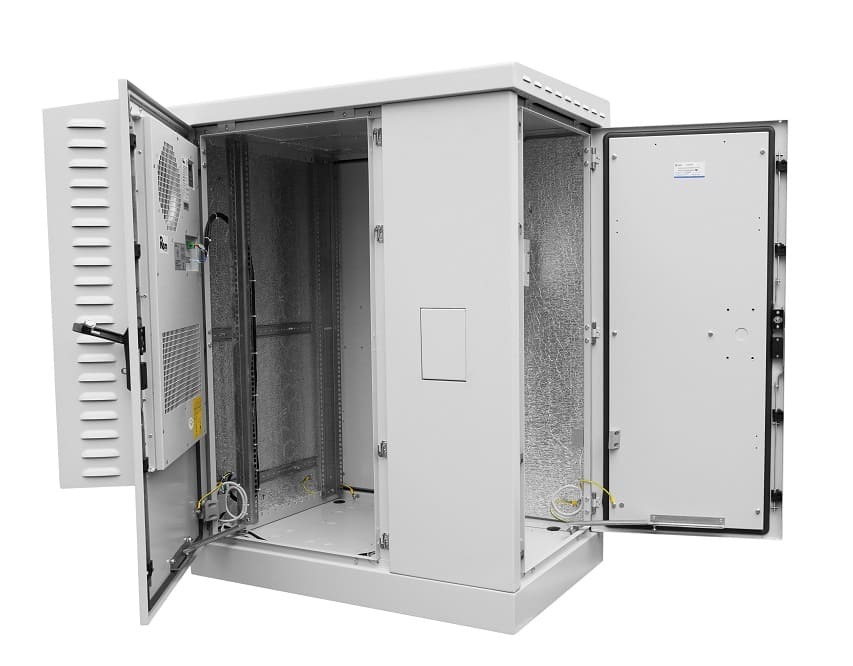

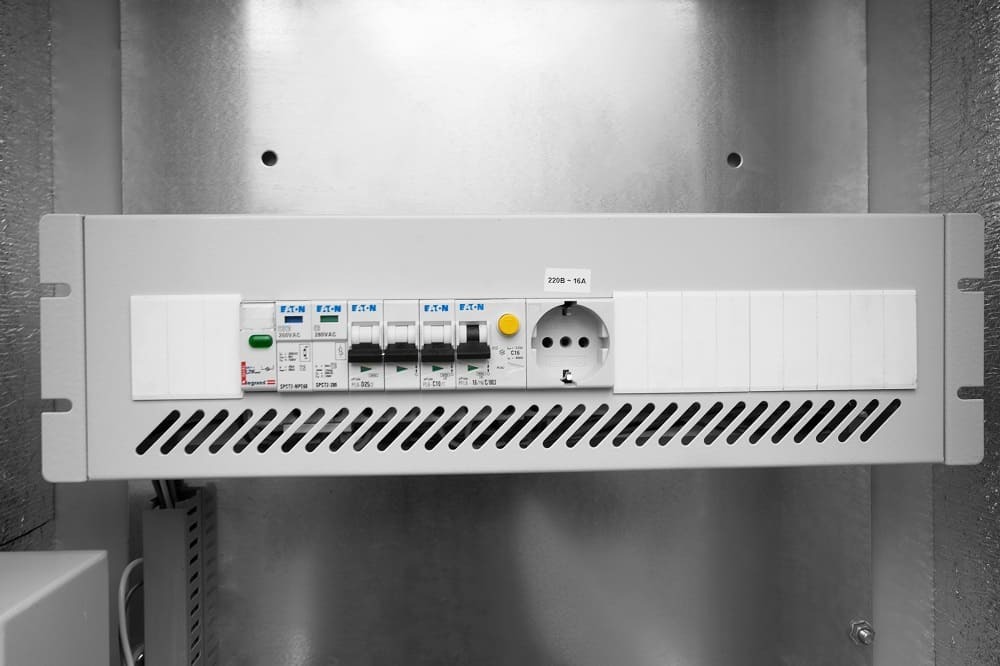

Уличный напольный телекоммуникационный шкаф ЦМО ШТВ-2-30.10.9-К3А3-ТК обеспечивает оборудованию оптимальные условия, защиту механических воздействий и погодных условий в интервале температур –50 °C… +45 °C с уровнем влажности 80 % при 20 °C. Состоит из двух отсеков — телекоммуникационного и электротехнического. Выполнен в типоразмере 19". Отвечает требованиям ГОСТ 28601-90 (МЭК 297), УХЛ1 по ГОСТ 15150, IP54, классу I по ГОСТ IEC 61140-2012, ГОСТ 12.2.027.0-96. Климат-контроль Отсеки разделяет перфорированная панель из оцинкованной листовой стали толщиной 2.5 мм. В передней двери размещены кондиционер мощностью 1500 Вт и обогреватель мощностью 1000 Вт. В крышу вмонтированы выпускные вентиляционные фильтры. В электротехнической секции расположено оборудование вводно-распределительного узла (ВРУ): автоматические выключатели, ограничитель перенапряжения, УЗО, индикатор напряжения, клеммник (клеммы 6 мм и 4 мм), модульная розетка. Температурный датчик мониторит условия и передает информацию на контроллер. Датчик положения двери отправляет сигнал и на светильник, включающийся когда дверь открывают. Гигростат управляет обогревателем, регулируя уровень влажности. Наработка обогревателя на отказ составляет 5 лет, климат-системы — 5.5 лет. Фильтры рекомендуется менять по мере загрязнения, но раз в два года — обязательно. В отсеке на фронтальной двери предусмотрены вентиляционные отверстия, выполненные в виде жабр, для свободной циркуляции воздуха без попадания во внутреннее пространство инородных предметов и воды. Характеристики, комплектация Основные параметры: Высота — 30 U. Ширина — 1045 мм. Глубина — 1175 мм. Полезная глубина — 820 мм. Сварная конструкция. Система заземления (при необходимости дополнительного внешнего заземления его подключают к установленной шине). Дверные замки с удобной ручкой (предусмотрена замена на антивандальные, но в комплект они не входят). Съемный цоколь высотой 100 мм (предусмотрена замена на 300-миллиметровый, но в комплект он не входит). Универсальная навеска дверей. Пенорезиновый уплотнитель по контуру каждой двери. Две пары вертикальных направляющих с юнитовой маркировкой. Светодиодный светильник (магнитное крепление), срабатывающий по сигналу датчика двери. Внешняя розетка 32 А типа DEKraft серии ВЩ-102 для подключения внешнего источника питания. Несущая способность при распределенной статической нагрузке — 800 кг. В основании и межсекционной стенке предусмотрены заглушенные отверстия для ввода кабелей. Конструктивно заглушки универсальны — можно выломать нужное количество отверстий подходящего размера. В комплект включены два кабельных ввода с гайкой М32 (MG32A-25G), 10 резиновых заглушек. Шкаф изготовлен из оцинкованной стали толщиной до 2 мм. Листовые детали покрыты порошковой краской светло-серого (RAL 7035) цвета. Размер — 1045?1175?1575 мм, вес — 270 кг. Питание — 230 Вт 50 гц. Шкаф ставят на ровную горизонтальную поверхность, крепят (цоколь) анкерными болтами.
